免蒸加氣塊設(shè)備是生產(chǎn)免蒸加氣塊的設(shè)備，現(xiàn)有的泡沫建筑保溫墻體砌塊，含有少量的水泥、石灰、其強(qiáng)度主要靠蒸氣加熱養(yǎng)護(hù)形成水化結(jié)晶物而產(chǎn)生。而泡沫混凝土砌塊，靠水泥自然養(yǎng)護(hù)而生產(chǎn)強(qiáng)度，無(wú)需加熱蒸養(yǎng)，所以叫做免蒸加氣塊，實(shí)際上就是用泡沫混凝土生產(chǎn)建筑砌塊。

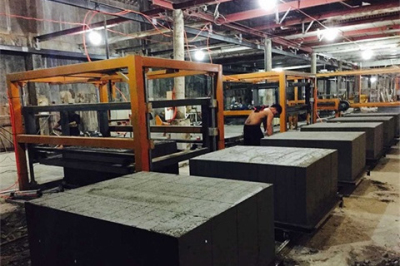

免蒸加氣塊設(shè)備生產(chǎn)過(guò)程：
上料、混合：通過(guò)上料系統(tǒng)將定量的水泥、發(fā)泡劑、穩(wěn)泡增強(qiáng)劑加入攪拌機(jī)，干混30秒鐘；
攪拌：將定量的溫水加入攪拌機(jī)，濕攪拌2分鐘；將定量的發(fā)泡劑加入攪拌機(jī)攪拌8-15秒鐘；
注模、發(fā)泡：隨即將漿料注入模具內(nèi)發(fā)泡，發(fā)泡過(guò)程約3-5分鐘；
初期養(yǎng)護(hù)：注模完成后靜置若干小時(shí)進(jìn)行初期養(yǎng)護(hù)；
脫模：待發(fā)泡免蒸加氣塊完成初凝，具備初期強(qiáng)度時(shí)即可脫模；
切割：具備一定強(qiáng)度的免蒸加氣塊毛坯脫模后即可進(jìn)行切割，切割規(guī)格根據(jù)需要調(diào)整切割刀片進(jìn)行；
成品養(yǎng)護(hù)：免蒸加氣塊養(yǎng)護(hù)齡期應(yīng)不低于7天。
免蒸加氣塊的純干容重為300-600㎏/m³，可減輕墻體符合50-60%，減少鋼筋3-8%的經(jīng)濟(jì)效益，耐火度高達(dá)800度以上，導(dǎo)熱系數(shù)僅為0.21，由于內(nèi)部氣孔是密閉獨(dú)球狀結(jié)構(gòu)，其滲透深度僅為6-8cm，吸水率為小于15%，完全符合輕質(zhì)墻材的要求，多孔結(jié)構(gòu)使其具備良好的吸音、隔音性能，可以達(dá)到共墻分戶的隔音要求，這種新型的墻體材料是國(guó)家發(fā)改委批準(zhǔn)的環(huán)保型墻材。
