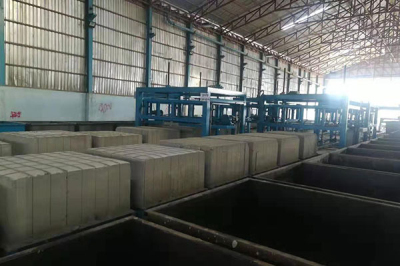

免蒸加氣塊設(shè)備采用的是以廢棄物為原材料，如粉煤灰，沙子，石粉，尾礦，建筑垃圾等，只要能與水泥結(jié)合的原材料都可以。將原材料與水泥，發(fā)泡劑通過發(fā)泡攪拌主機(jī)攪拌成為泡沫混凝土料漿，然后放入模具凝固，在切割成不同尺寸的磚，磚經(jīng)過養(yǎng)護(hù)，壓力達(dá)到3.5mpa以上。
免蒸加氣塊設(shè)備吊運(yùn)過程中損傷胚體的原因：
1.坯體的斷裂
加氣混凝土成型的模具都比較大，特別是6M－10A翻轉(zhuǎn)式切割工藝，模具長度為6m，當(dāng)起吊力量過猛，過大的沖擊荷載使模具發(fā)生變形，或使坯體受到過大的震動(dòng)，都易造成坯體的斷裂；一般模具，底板，起吊抓孔均有四至八個(gè)，在空模吊運(yùn)中，操作人員因圖省事，往往沒有使吊鉤鉤住全部的起吊抓孔即行起吊，極易造成模具底板的變形，特別是結(jié)構(gòu)剛度差，或磨損銹蝕嚴(yán)重的模具底板，其變形更大，這是坯體斷裂損傷的潛在因素，也是澆注時(shí)，模具漏漿的一大原因。在采用負(fù)壓吊吸運(yùn)時(shí)，由于坯體兩端強(qiáng)度不勻，形成不均勻下滑，也易造成坯體的斷裂。
2.缺棱掉角
缺棱掉角主要是吊運(yùn)脫模過程中，模具的幌動(dòng)造成了棱角的損坯。這一現(xiàn)象在以單鉤起吊脫模時(shí)尤其嚴(yán)重。可采取的措施主要是設(shè)置脫模導(dǎo)向槽，或以人工扶持；單鉤吊改為雙鉤吊。
3.吊運(yùn)過程中的其他缺陷
負(fù)壓吸吊時(shí)坯體下滑，甚至滑落，設(shè)備上的原因是負(fù)壓吊負(fù)壓不夠或負(fù)壓吊與�？蜻B接不密封，應(yīng)檢查負(fù)壓風(fēng)機(jī)、風(fēng)管和密封條；工藝上的原因主要是坯體過軟。吊運(yùn)后坯體下陷，主要是坯體大面積粘模，應(yīng)清理底板，并涂上合適的隔離劑，如粘度較高的廢機(jī)油或混凝土隔離劑。
